Optinio ryšio srityje kintamasis optinis slopintuvas (VOA) atlieka nepakeičiamą vaidmenį. Kaip pagrindinis optinės galios reguliavimo komponentas, VOA ne tik garantuoja stabilų optinių signalų perdavimą, bet ir pagerina bendrą sistemos veikimą.
Kintamasis optinis slopintuvas yra pasyvus optinis įtaisas, skirtas valdyti optinės galios slopinimą. Jis tiksliai sureguliuoja optinių signalų energiją, kad atitiktų įvairių taikymo scenarijų reikalavimus. VOA daugiausia skirstomi į dvi kategorijas: mechaniniai kintamieji optiniai slopintuvai (MVOA) ir elektriniai kintami optiniai slopintuvai (EVOA). MVOA optinį galios slopinimą realizuoja rankiniu būdu reguliuodami, o EVOA keičia slopinimo lygį taikydami vairavimo elektrinius signalus, todėl gali pasigirti puikiu reguliavimo tikslumu ir lankstumu.
VOA naudoja daugybę darbo mechanizmų, daugiausia įskaitant mechaninius, magnetooptinius, skystųjų kristalų, MEMS (mikroelektromechaninės sistemos), termooptinius ir akustinius optinius tipus.
1. Mechaninis tipas: optinė galia šviesos kelyje reguliuojama judant šviesą blokuojančius komponentus, tokius kaip lakštai ar kūgiai. Šis dizainas pasižymi paprasta struktūra, tačiau gana žemu reguliavimo tikslumu ir lankstumu.
2. Magneto-optinis tipas. Šviesos energijos susilpnėjimas pasiekiamas panaudojant magnetinių laukų veikiamų medžiagų optinių savybių pokyčius, būtent magneto-optinio sukimosi efektą. Šis tipas užtikrina aukštą tikslumą ir stabilumą, tačiau yra brangesnis.
3. Skystųjų kristalų tipas: remiantis dvigubo lūžio efektu, atsirandančiu dėl skystųjų kristalų lūžio rodiklio anizotropijos, skystųjų kristalų molekulėms perorientuoti taikomas išorinis elektrinis laukas, taip sureguliuojant šviesos pralaidumą. Skystųjų kristalų VOA pasižymi dideliu atsako greičiu ir plačiu slopinimo diapazonu.
4. MEMS tipas: Mikroveidrodžiai, pagaminti naudojant mikroelektromechaninę technologiją, pakreipiami veikiant elektrostatinei jėgai, kad būtų galima reguliuoti atspindėtos šviesos intensyvumą. MEMS VOA pasižymi mažu dydžiu, lengvu svoriu ir aukštu integravimo lygiu.
5. Termooptinis tipas: slopinimo lygiai moduliuojami kintant medžiagos optinėms savybėms (pvz., lūžio rodikliui) esant temperatūros laukams. Termooptiniai VOA yra paprastos struktūros ir mažos kainos, tačiau jų reakcijos greitis yra lėtas.
6. Akusto-optinis tipas: Ultragarso bangos generuoja periodinę įtampą akustinių-optinių kristalų viduje, sukeldamos periodinius lūžio rodiklio svyravimus, kad moduliuotų šviesos pluoštus. Akustinės-optinės VOA siūlo greitą derinimo greitį ir puikų stabilumą.
VOA plačiai naudojami optinių ryšių, šviesolaidinio jutimo, optinių prietaisų ir kitose srityse.
1. Optiniai ryšiai: subalansuokite optinių signalų intensyvumą įvairiuose kanaluose, kad išlaikytumėte vienodą signalo kokybę; reguliuoti optinio signalo galią, kad ji prisitaikytų prie skirtingų perdavimo atstumų ir imtuvo specifikacijų.
2. Šviesolaidinis jutiklis: imituokite optinio signalo intensyvumą įvairiomis aplinkos sąlygomis, kad patikrintumėte ir patikrintumėte sistemos veikimą ir patikimumą.
3. Optiniai instrumentai: naudojami lazeriniams prietaisams, fotonų skaitikliams, spektrometrams, optiniams mikroskopams ir kitai įrangai, skirta optinio signalo intensyvumui ir srautui valdyti, kad būtų gauti tikslūs matavimo rezultatai.
| Daiktai | Parametrai | Vienetas |
|---|---|---|
| Veikimo bangos ilgio diapazonas | O juosta / C juosta / L juosta / Visa juosta / kiti | nm |
| Slopinimo tipas | Šviesus arba tamsus | - |
| Silpnumo diapazonas | ≥15/20/30/40 | dB |
| Įdėjimo praradimas | ≤0,7 | dB |
| Slopinimo raiška | Nuolatinis | dB |
| Grąžinimo praradimas | ≥45 | dB |
| Pluošto tipas | SMF-28e | - |
| Reakcijos laikas (10–90 % optinės galios) | ≤5 | ms |
| Vairavimo įtampa | 5/6,5 | V |
| Varomoji galia | ≤5 | mW |
| Nuo poliarizacijos priklausomas praradimas | ≤0.2@10dB , ≤0.5 @<20dB att. | dB |
| Nuo bangos ilgio priklausomas praradimas | ≤0.6@10dB , ≤1.0 @<20dB per 20nm diapazoną | dB |
| Didžiausia optinė galia | ≤500 | mW |
| Darbinė temperatūra | -0~+70 | °C |
| Laikymo temperatūra | -40~+85 | °C |
| Jungties tipas | Pritaikyta | - |

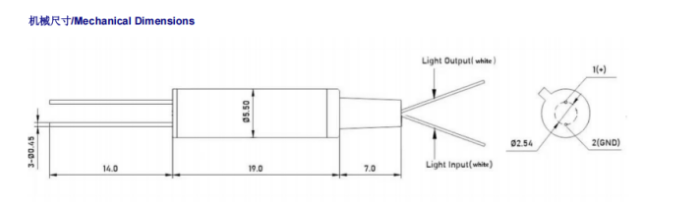

| Pakuotės dydis | Φ5,5xL19 | mm |

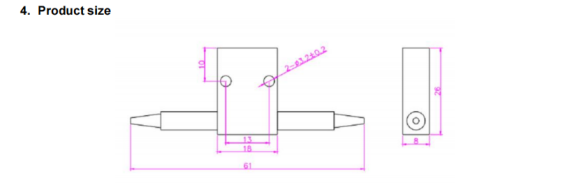

| Parametras | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Tipas (nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Bangos ilgis (nm) | 1310±50 | 1550±50 | 1260 ~ 1650 | 850/1310±40 |
| Silpimo diapazonas (dB) | 0,8 ~ 60 | 0,8 ~ 60 | 0,8 ~ 60 | 0,8 ~ 60 |
| Pradinis nuostolis (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Grąžos nuostolis (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Pluošto tipas | SMF-28e | SMF-28e | SMF-28e | 50/125 arba 62,5/125 mm |
| PDL (dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |
| Matmenys (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Darbinė temperatūra (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Laikymo temperatūra (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
