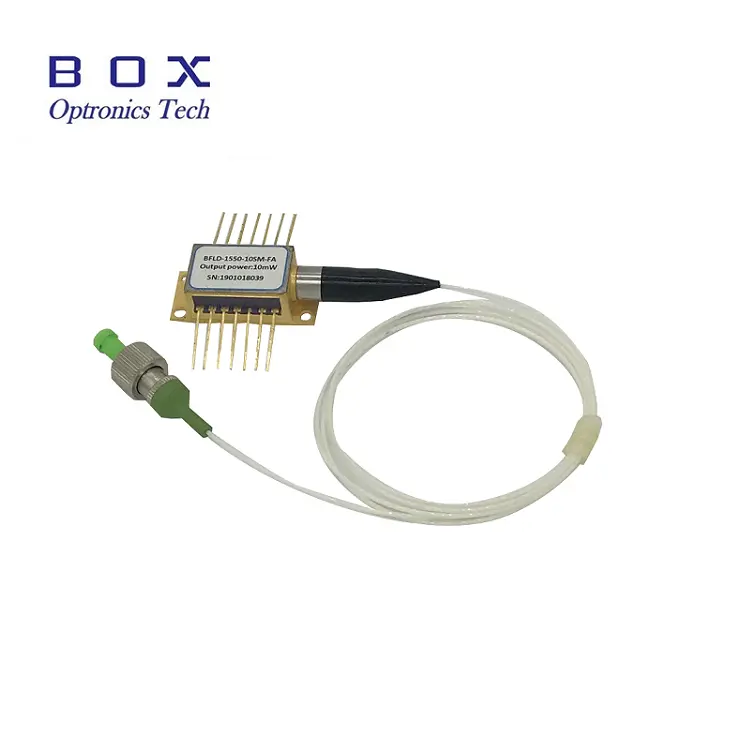

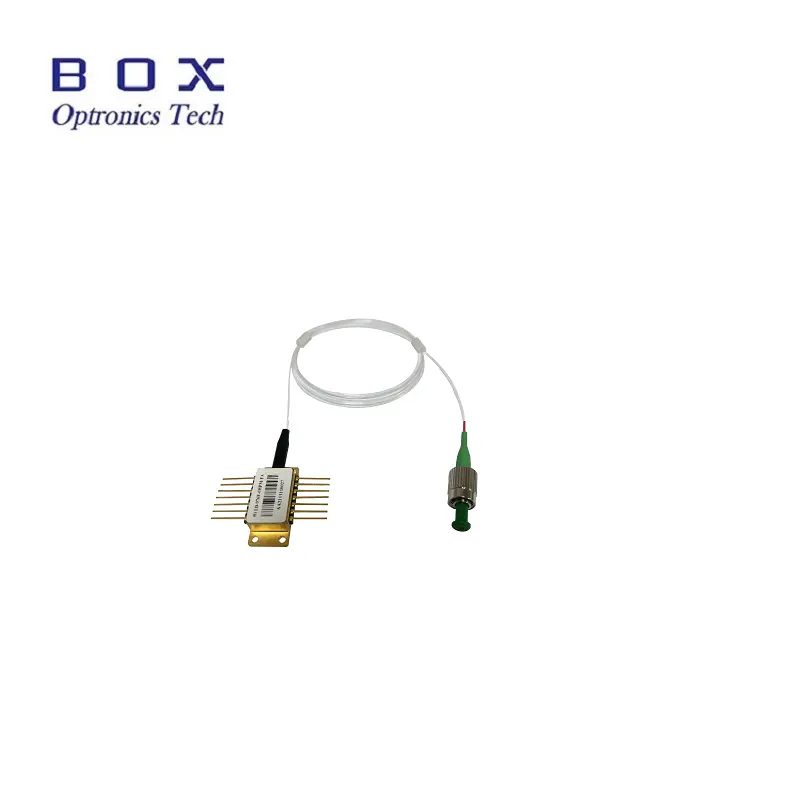

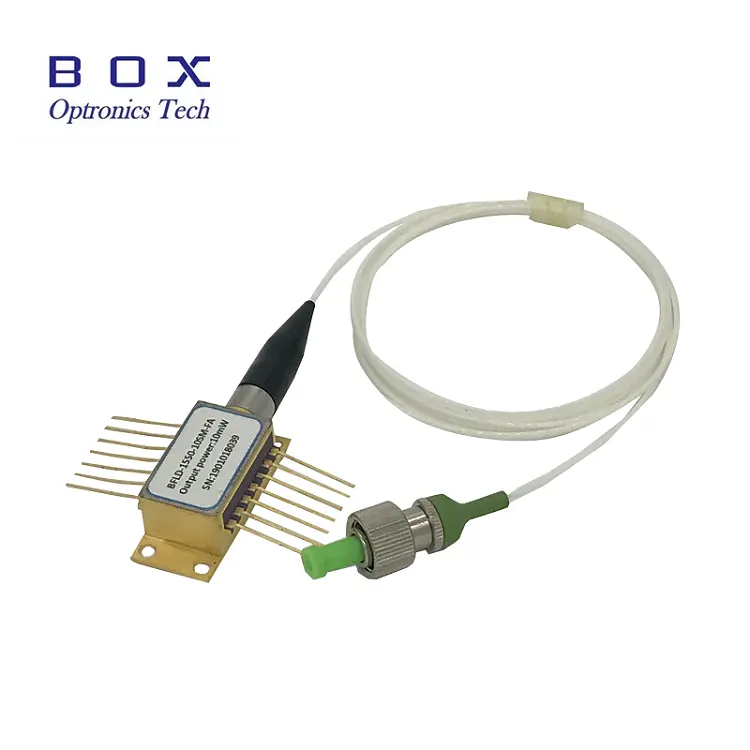

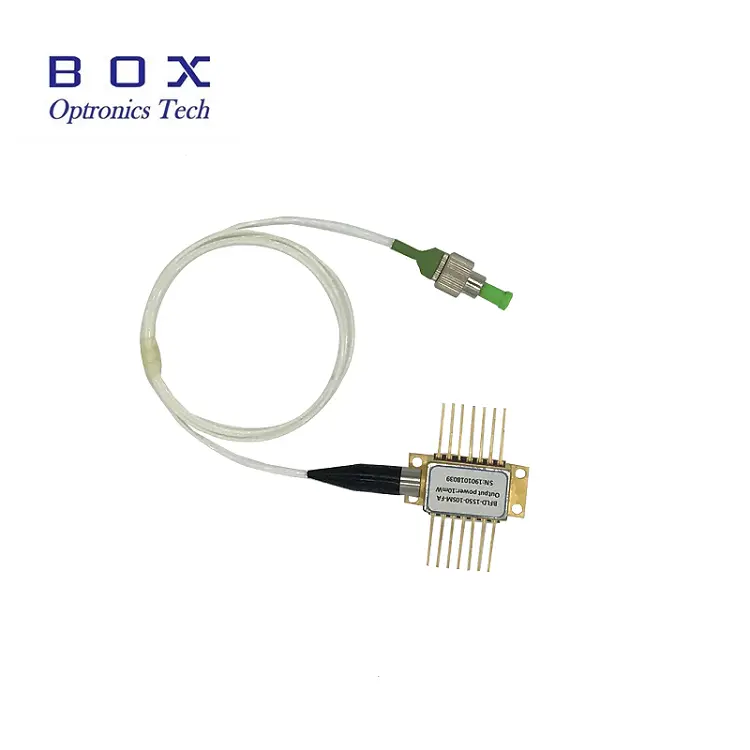

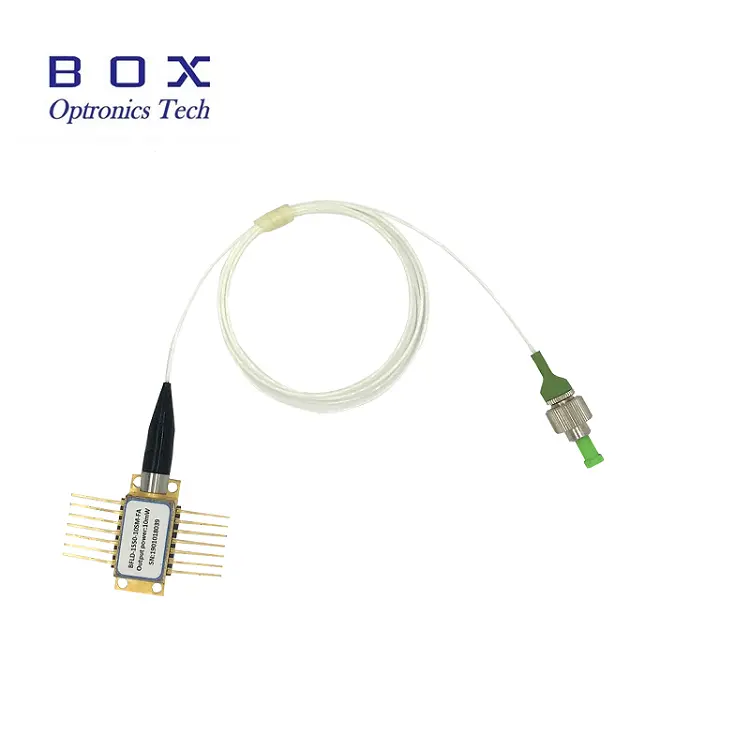

L juostos 1574 nm 10 mW DFB drugelio lazerinis diodas turi 14 PIN diodų struktūrą ir gali stabiliai veikti nuolatinės bangos (CW) režimu. Tai didelio našumo lazerinis įrenginys, kurio išėjimo galia 10 mW. Jis tinka CWDM arba DWDM sistemoms.
L juostos 1574 nm 10 mW DFB drugelio lazerinis diodas turi 14 PIN diodų struktūrą ir gali stabiliai veikti nuolatinės bangos (CW) režimu. Tai didelio našumo lazerinis įrenginys, kurio išėjimo galia 10 mW. Jis tinka CWDM arba DWDM sistemoms.
Didelio našumo, daugiakvantinio šulinio (MQW) paskirstytojo grįžtamojo ryšio (DFB) lazeris;

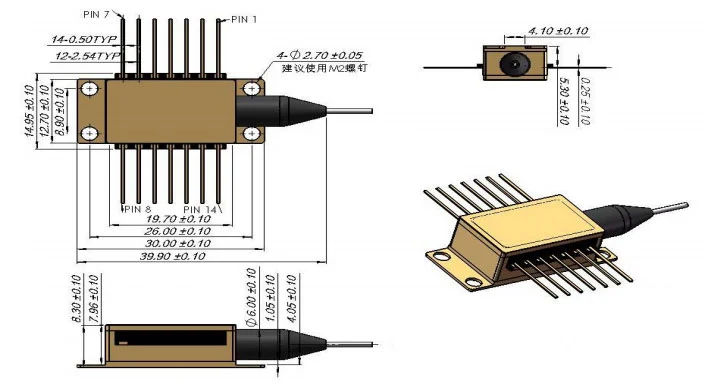

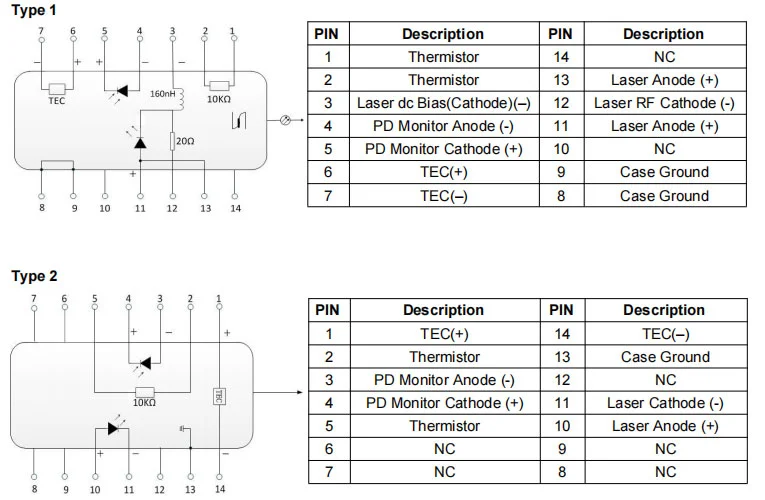

Pramonės standarto 14PIN drugelio pakuotė;
Integruotas TEC ir optinis izoliatorius.
Šviesolaidiniai jutikliai;
C/DWDM sistemos;
Lazeriniai šaltiniai.
| Parametras | Simbolis | Būklė | Min. | Tip. | Maks. | Vienetas |
| Centrinis bangos ilgis | λc | TL=15～35℃ CW | 1573 | 1574 | 1575 | nm |
| Optinė išėjimo galia | PO | - | 10 | - | - | mW |
| Slenkstinė srovė | ITH | - | - | 10 | 35 | mA |
| Darbinė srovė | IOP | PO = 10 mW (CW) | - | 100 | 120 | mA |
| Spektrinės linijos plotis | LW | FWHM | - | 3 | - | MHz |
| Lazerio tiesioginė įtampa | VF | CW išėjimo galia 10mW | - | 1.2 | 3.0 | V |
| Stebėkite tamsią srovę | ID | - | - | - | 0.1 | uA |
| Pralaidumas | BW | - | - | 2.5 | - | GHz |
| Šoninio režimo slopinimo koeficientas SM | SMSR | CW | 35 | 40 | - | dB |
| Optinė izoliacija | - | 30 | - | - | dB | |
| Įvesties varža | ZIN | - | - | 3950 | - | K |
| Termistoriaus srovė | ITC | - | 10 | - | 100 | uA |
| Termistoriaus varža | RTH | TL = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC srovė | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| TEC įtampa | VTEC | TL = 25 ℃, TC = 70 ℃ | - | - | 3.5 | V |
| TEC pajėgumas | ΔT | Tc = 70 ℃ | - | - | 50 | ℃ |
| Termistoriaus temperatūra | - | - | - | - | 100 | ℃ |
| Bangos ilgio temperatūros koeficientas | Δλ/ΔT | TEC temperatūra nuo 15 ℃ iki 35 ℃ | - | 0.09 | - | nm/℃ |
| Bangos ilgio srovės koeficientas | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |
Visi gaminiai buvo išbandyti prieš išsiunčiant;
Visiems gaminiams suteikiama 1–3 metų garantija. (Praėjus kokybės garantijos laikotarpiui imti atitinkamą priežiūros paslaugų mokestį.)
Vertiname jūsų verslą ir siūlome greitą 7 dienų grąžinimo politiką. (7 dienos po prekių gavimo);
Jei mūsų parduotuvėje įsigytos prekės nėra tobulos kokybės, ty neveikia elektroniniu būdu pagal gamintojo specifikacijas, tiesiog grąžinkite jas mums, kad galėtume pakeisti arba grąžinti pinigus;
Jei prekės yra sugedusios, praneškite mums per 3 dienas nuo pristatymo;
Visos prekės turi būti grąžintos jų pradinės būklės, kad būtų galima grąžinti pinigus arba pakeisti juos;
Pirkėjas yra atsakingas už visas patirtas siuntimo išlaidas.
Kl .: Ar turite kitų L juostos bangų ilgių?
A: 1582nm ir tt Susisiekite su mumis dėl išsamesnės informacijos.
Kl.: Ar ji gali padaryti daugiau su galia?
A: 20 mW vienas yra neprivalomas.
