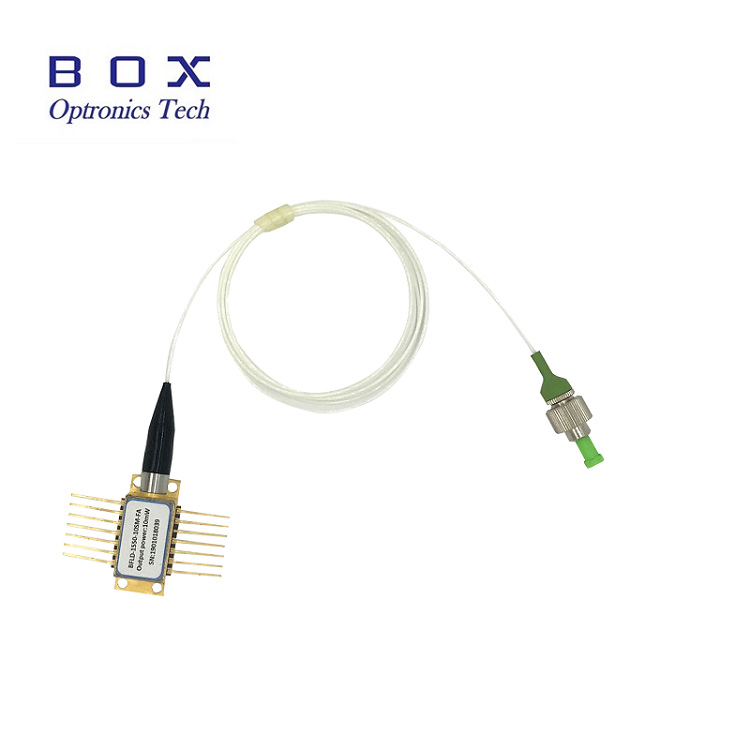

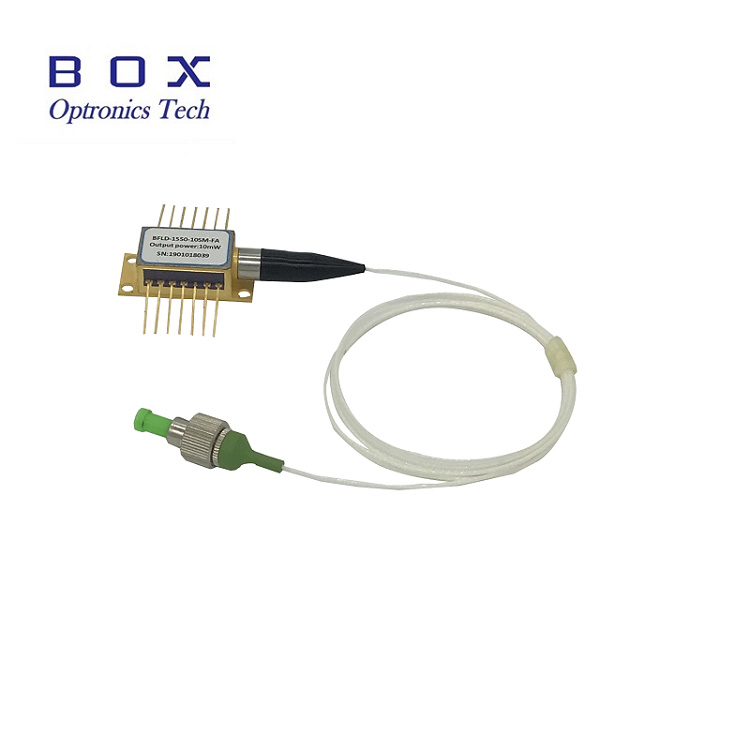

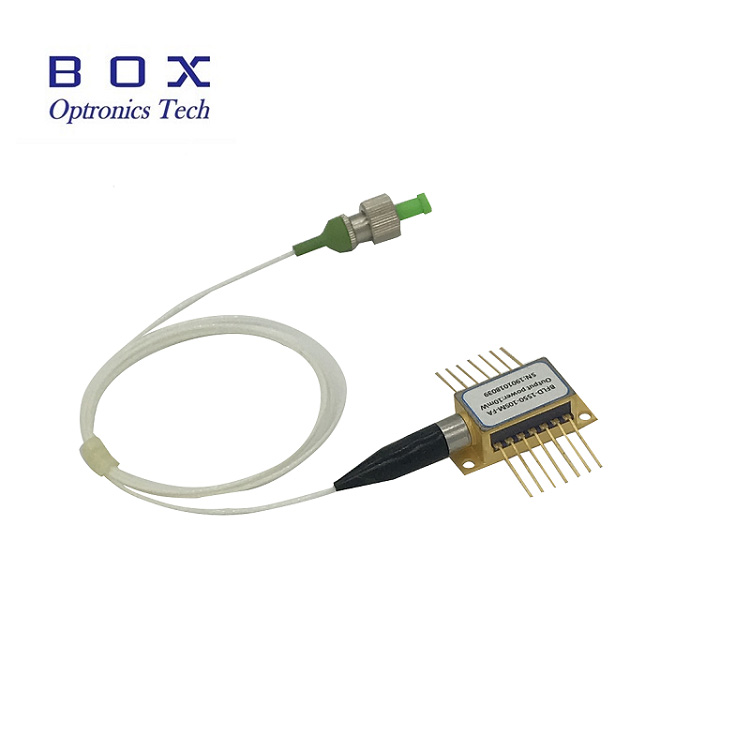

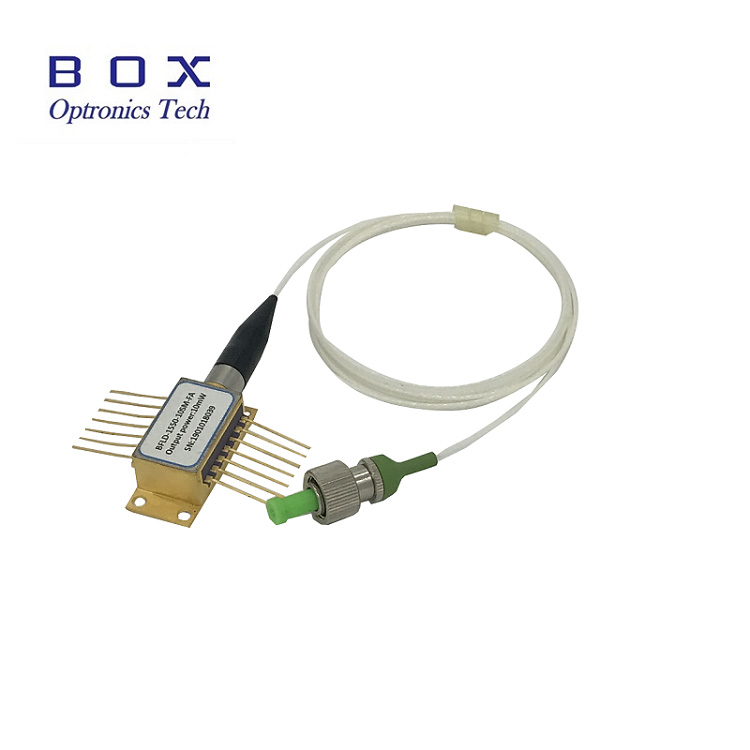

DWDM 10mW DFB drugelio lazerinis diodas yra didelio našumo DFB lazerinis diodas. Centriniai bangos ilgiai yra DWDM bangos ilgio tinklelyje (ITU tinklelis) su 100 GHz kanalų tarpais. InGaAs MQW (kelių kvantų šulinių) DFB (paskirstytas grįžtamasis ryšys) lazerinis lustas yra hermetiškai uždarytas 14 kontaktų drugelio pakuotėje, kurioje yra termistorius, termoelektrinis aušintuvas (TEC), monitoriaus fotodiodas ir įmontuotas optinis izoliatorius. Šis lazerinis modulis turi 2,5 Gbps tiesioginės moduliacijos bitų spartą. Šis gaminys gali būti naudojamas įvairiose OC-48 arba STM-16 sistemose.
DWDM 10mW DFB drugelio lazerinis diodas yra didelio našumo DFB lazerinis diodas. Centriniai bangos ilgiai yra DWDM bangos ilgio tinklelyje (ITU tinklelis) su 100 GHz kanalų tarpais. InGaAs MQW (kelių kvantų šulinių) DFB (paskirstytas grįžtamasis ryšys) lazerinis lustas yra hermetiškai uždarytas 14 kontaktų drugelio pakuotėje, kurioje yra termistorius, termoelektrinis aušintuvas (TEC), monitoriaus fotodiodas ir įmontuotas optinis izoliatorius. Šis lazerinis modulis turi 2,5 Gbps tiesioginės moduliacijos bitų spartą. Šis gaminys gali būti naudojamas įvairiose OC-48 arba STM-16 sistemose.
DWDM 10mW DFB drugelio lazerinis diodas yra didelio našumo DFB lazerinis diodas. Centriniai bangos ilgiai yra DWDM bangos ilgio tinklelyje (ITU tinklelis) su 100 GHz kanalų tarpais. InGaAs MQW (kelių kvantų šulinių) DFB (paskirstytas grįžtamasis ryšys) lazerinis lustas yra hermetiškai uždarytas 14 kontaktų drugelio pakuotėje, kurioje yra termistorius, termoelektrinis aušintuvas (TEC), monitoriaus fotodiodas ir įmontuotas optinis izoliatorius. Šis lazerinis modulis turi 2,5 Gbps tiesioginės moduliacijos bitų spartą. Šis gaminys gali būti naudojamas įvairiose OC-48 arba STM-16 sistemose.
10mW Didelė išėjimo galia;
1528,77 ~ 1610,06 nm DWDM juostos centrinės bangos ilgiai (100 GHz atstumas);
DFB bangos ilgio stabilizuotas vieno režimo lazeris.
Integruotas optinis izoliatorius, monitoriaus fotodiodas, termoelektrinis aušintuvas ir termistorius.
Vieno režimo pluoštas arba PM pluoštas (pasirinktinai).
LAN, WAN ir metro tinklai;
C/DWDM sistemos;
DWDM OC-48/STM-16 sistemos;
Išplėstinio pasiekiamumo (100 km) arba labai ilgo pasiekiamumo (170 km) tiesioginės moduliacinės jungtys;
Metro DWDM;
RF per šviesolaidines sistemas;
Lazeriniai šaltiniai.
| Parametras | Simbolis | Būklė | Min. | Tip. | Maks. | Vienetas |
| Centrinis bangos ilgis | λc | TL=15ï½35â CW | λn-0,5 | λn | λn+0,5 | nm |
| Optinė išėjimo galia | PO | - | 10 | - | - | mW |
| Slenkstinė srovė | ITH | - | - | 10 | 35 | mA |
| Šlaito efektyvumas | ƞ | CW išėjimo galia 5mW | 0.05 | 0.08 | 0.2 | mW/mA |
| Darbinė srovė | Iop | PO = 10 mW (CW) | - | 100 | 200 | mA |
| Lazerio priekinė įtampa | VF | CW išėjimo galia 10mW | - | 1.2 | 2.0 | V |
| Stebėkite tamsiąją srovę | ID | - | - | - | 0.1 | μA |
| Pralaidumas (@-3dB) | BW | - | - | 2.5 | - | GHz |
| Šoninio režimo slopinimo koeficientas | SMSR | CW | 35 | 40 | - | dB |
| Linijos plotis (3 dB viso pločio) | LW | Moduliuotas 2,5 Gbit/s greičiu esant vardinei galiai |
- | 2 | - | MHz |
| Optinė izoliacija | - | -10 < TC < +70â | 30 | - | - | dB |
| Santykinio intensyvumo triukšmas | RIN | CW, išėjimo galia 5mW | - | -145 | - | dB |
| TEC nustatyta temperatūra | Ts | - | 15 | - | 35 | ℃ |
| Įvesties varža | ZIN | - | 22 | 25 | 28 | Ω |
| Termistoriaus srovė | ITC | - | 10 | - | 100 | μA |
| Termistoriaus varža | RTH | TL = 25â | 9.5 | 10 | 10.5 | KΩ |
| TEC srovė | ITEC | TL = 25 ° C, TC = 70 ° C | - | 0.6 | 2.0 | A |
| TEC įtampa | VTEC | TL = 25 ° C, TC = 70 ° C | - | 1.3 | 3.5 | V |
| TEC pajėgumas | ÎT | Tc = 70 °C | - | - | 50 | ℃ |
| Termistoriaus temperatūra | - | - | - | - | 100 | ℃ |
| Bangos ilgio poslinkis (EOL) | ³Î» | Išbandyta 25 metų gyvavimo laikas |
- | - | ±0,1 | nm |
| Bangos ilgis Temperatūros koeficientas | Îλ/ÎT | TEC temperatūra nuo 15 ° C iki 35 ° C | - | 0.09 | - | nm/â |
| Bangos ilgis Srovės koeficientas | Îλ/ÎÎ | - | - | 0.01 | - | nm/mA |
Visi gaminiai buvo išbandyti prieš išsiunčiant;
Visiems gaminiams suteikiama 1–3 metų garantija. (Praėjus kokybės garantijos laikotarpiui imti atitinkamą priežiūros paslaugų mokestį.)
Vertiname jūsų verslą ir siūlome greitą 7 dienų grąžinimo politiką. (7 dienos po prekių gavimo);
Jei prekės, kurias perkate iš mūsų parduotuvės, nėra tobulos kokybės, tai yra, jos neveikia elektroniniu būdu pagal gamintojo specifikacijas, tiesiog grąžinkite jas mums, kad galėtume pakeisti arba grąžinti pinigus;
Jei prekės yra brokuotos, praneškite mums per 3 dienas nuo pristatymo;
Visos prekės turi būti grąžintos jų pradinės būklės, kad būtų galima grąžinti pinigus arba pakeisti juos;
Pirkėjas yra atsakingas už visas patirtas siuntimo išlaidas.
A: Dėžutės optronika gali suteikti daug bangų ilgių, atitinkančių įvairias dujų aptikimo programas.
Kl .: Kokios optinės jungties jums reikia?A: Box optronics gali nemokamai pritaikyti optinę jungtį pagal reikalavimą.
