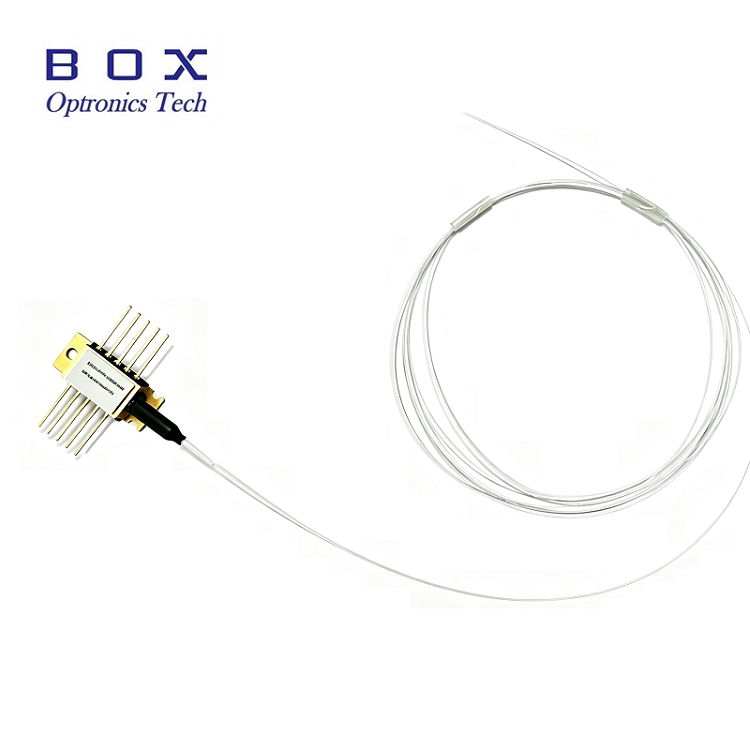

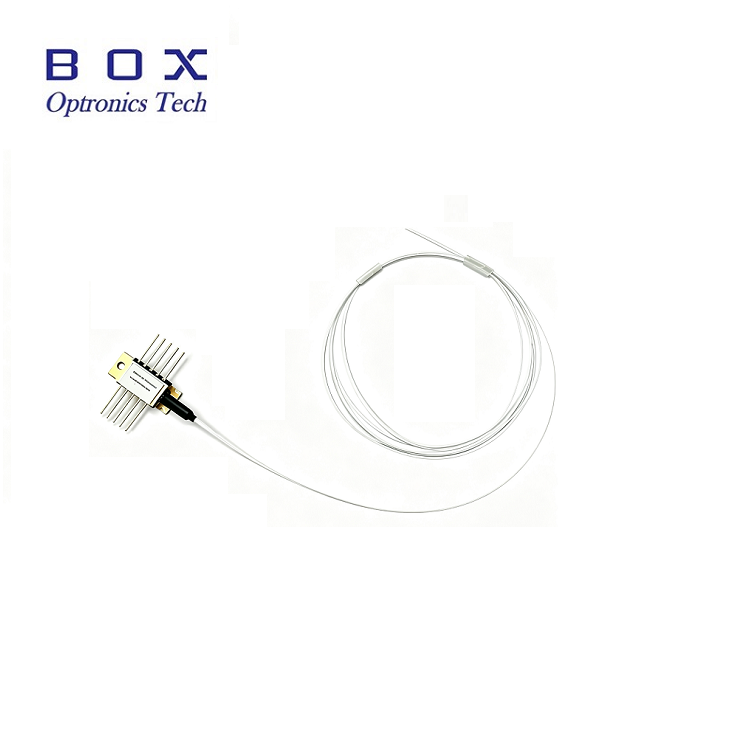

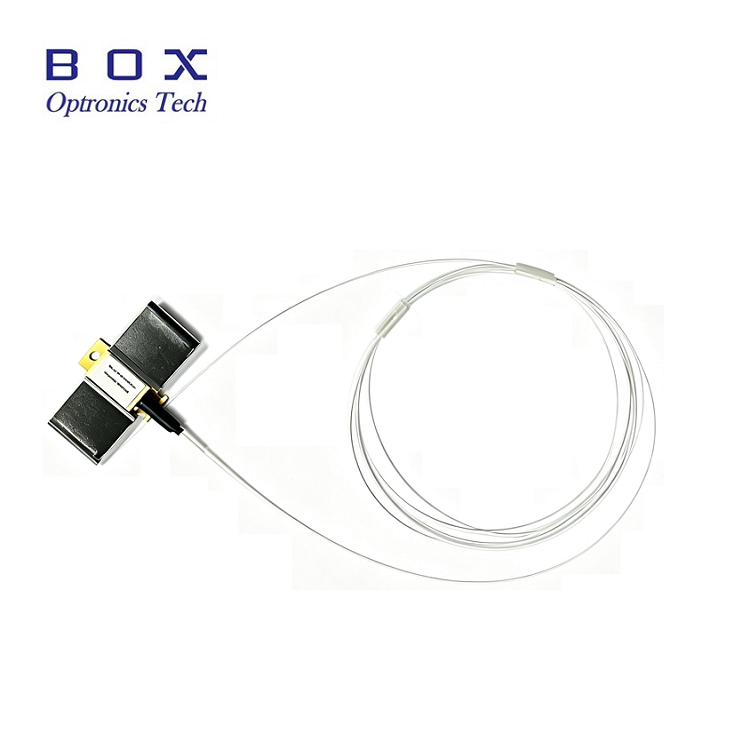

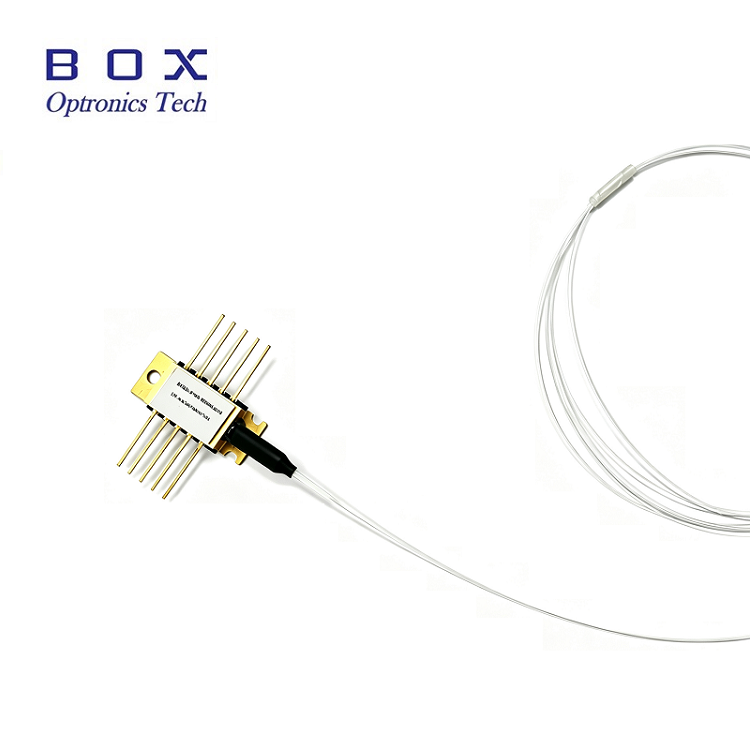

980 nm 10 kontaktų mini drugeliu aušinamas siurblio lazerinio diodo modulis

Atraskite neprilygstamą „Box Optronics“ 980 nm 10 kontaktų mini drugeliu aušinamo siurblio lazerinio diodo modulio našumą – jūsų geriausią sprendimą didelės galios, stabilaus bangos ilgio siurbimui DWDM EDFA ir tolimųjų nuotolių CATV sistemose. Sukurtas su pažangiu FBG stabilizavimu, šis hermetiškai uždarytas modulis tiksliai fiksuoja spinduliuotę esant 974 nm arba 976 nm, tiekdamas iki 600 mW nesukibimą net esant kintamoms temperatūroms ir pavaros srovei. Jo integruotas TEC, termistorius ir monitoriaus diodas užtikrina išskirtinę sekimo klaidą ir galios stabilumą, o be epoksidinės dervos 10 kontaktų drugelio paketas su SM/PM pluoštu garantuoja patikimą ir be triukšmo veikimą. Sukurtas sistemų integratoriams ir tinklo inžinieriams, reikalaujantiems bekompromisinio spektro valdymo ir didžiausios galios, šis modulis sumažina siurblių skaičių, sumažina aušinimo sudėtingumą ir pailgina stiprintuvo tarnavimo laiką. „Trust Box Optronics“, skirta Telcordia GR-468 atitikčiai ir pritaikytas bangos ilgio pasirinkimas – nes kiekvienas milivatas svarbus jūsų naujos kartos optiniuose tinkluose. Užsisakykite dabar, kad padidintumėte savo infrastruktūrą naudodami patikrintą, lauke paruoštą siurbimo technologiją, kuri užtikrina pastovų veikimą nuo -20 °C iki 75 °C.

Siųsti užklausą

Prekės aprašymas

1. Produkto aprašas:

980 nm 10 kontaktų mini drugeliu aušinamas siurblio lazerinio diodo modulis yra hermetiškai uždarytas 10 kontaktų drugelio pakete, kuriame nėra epoksidinių oksidų ir srauto, ir įmontuotas termistorius, termoelektrinis aušintuvas ir monitoriaus diodas.

980 nm 10 kontaktų mini drugeliu aušinamas siurblio lazerinio diodo modulis naudoja FBG stabilizavimą, kad „užfiksuotų“ išmetimo bangos ilgį. Jis suteikia siaurajuosčio spektro be triukšmo, net kai kinta temperatūra, pavaros srovė ir optinis grįžtamasis ryšys. Bangos ilgio pasirinkimas pasiekiamas programoms, kurioms reikalingas didžiausias našumas kontroliuojant spektrą su didžiausia galia. Šis modulis atitinka Telcord ia GR-468-CORE reikalavimus.

2. Produkto savybės:

Darbinė galia be susitraukimų 400mW arba 600mW;

10-PIN drugelio paketas su SM Hi1060 arba PM980 pluoštu;

Fiber Bragg grotelių stabilizavimas, galimas bangos ilgio pasirinkimas;

Integruotas termoelektrinis aušintuvas, termistorius ir monitoriaus diodas.

3. Programos:

Tankiojo bangos ilgio tankinimo (DWDM) erbiu legiruoti skaiduliniai stiprintuvai (EDFA);

Sumažintas siurblių skaičius EDFA architektūra;

Labai ilgo nuotolio kabelinės televizijos (CATV) magistralės ir labai didelis mazgų skaičiaus paskirstymas.

4. Absoliučiai didžiausi įvertinimai:

Parametras	Simbolis	Min.	Tip.	Maks.	Vienetas	Pastabos
Darbo korpuso temperatūra	TCASE	-20	-	75	℃	-
Laikymo temperatūra	TSTG	-40	-	85	℃	2000 valandų
LD Priekinė srovė	JEI	-	-	1100	mA	-
LD Atbulinė srovė	IR	-	-	10	uA	-
LD Atbulinė įtampa	VR	-	-	2	V	-
PD Priekinė srovė	IPD	-	-	-10	mA	-
PD Atbulinė įtampa	VPD	-	-	20	V	-
TEC srovė	ITEC	-	-	2	A	-
TEC įtampa	VTEC	-	-	3.0	V	-
Pluošto lenkimo spindulys	-	30	-	-	mm	-
Santykinė drėgmė	RH	0	-	95 %	-	Nekondensuojantis
Švino litavimo laikas	-	-	-	10	Antra	260 ℃
Pluošto ašinė traukos jėga	-	-	-	5	N	-
Pluošto pusės traukos jėga	-	-	-	2.5	N	-

5. Elektro-optinės charakteristikos (25 ℃ lazerio temperatūra):

Parametrai	Simbolis	Min.	Tip.	Maks.	Vienetas	Pastabos
LD slenkstinė srovė	ITH		90	110	mA	CW
Išėjimo galia	PF		400		mW	Jei(BOL)<900mA
Išėjimo galia	PF		600		mW	Jei(BOL)<1000mA
LD Priekinė srovė	JEI			1200	mA	PF = vardinė galia
Kink nemokama galia	PKINK	700			mW	>= 1,2*Vardinė galia
Laisva srovė	IKINK	>= 1,2*Jei (BOL)			mA	[1]
LD Priekinė įtampa	VF			2.5	V	PF = vardinė galia
Centrinis bangos ilgis	λC	973	974	975	nm	Peak, PF = vardinė galia
Centrinis bangos ilgis	λC	975	976	977	nm	Peak, PF = vardinė galia
Didžiausio bangos ilgio posūkis	△λp/△Tamb			0.02	nm/℃	T: FBG temp.
Spektro plotis	△λ			2	nm	RMS@-13dB
Spektro stabilumas		-0,5		0.5	nm	PF = vardinė galia, t = 60 s
Stebėti reakciją	IM/PF		1	20	uA/mW	VPD = 5 V, PF = vardinė galia
Stebėkite atsako stabilumą				20 %		@Visa darbinė temperatūra
Stebėkite tamsią srovę	ID			50	nA	VPD=5V
TEC srovė	ITEC			1.5	A	TCASE = 75 ℃
TEC įtampa	VTEC			3.0	V	TCASE = 75 ℃
TEC Modulinis energijos suvartojimas	P			5	W	TCASE = 75 ℃
Galios stabilumas >20mW 10-20mW3.5-10mW				0.20.51	dB	Nuo piko iki maksimumo, t = 60 s, DC iki 50 kHz atranka, TC = 25 ℃
Stebėjimo klaida	TE	-0,5		0.5	dB	TC=-5 ~ 75 ℃, nurodyta [2]
Termistoriaus varža	RTH	9.5	10	10.5	Kohm	TSTG = 25 ℃
Termistoriaus B konstanta	BTH		3900		k	TSTG = 25 ℃

Pastabos:

[1] Kink Current apibrėžiama kaip srovė, kurios šviesos ir srovės nuokrypio nuokrypis (dL/dI) nuo linijinio pritaikymo yra didesnis nei +/-50%, Pkink>= 1.2*Vardinė galia,Ikink>=If(BOL)*1.2

[2] Sekimo paklaida apibrėžiama esant tam tikros atvejo temperatūrai, tai yra pluošto galios pokytis, esant pastoviai monitoriaus srovei, palyginti su verte, išmatuota esant 25 ℃

6. Optinio pluošto specifikacijos:

Parametrai	Aprašymas
Pluošto tipas	Hi1060 arba PM980 pluoštas
Pigtail tipas	Plikas pluoštas
Pigtail ilgis	2,0±0,2 m
Jungties tipas	Be

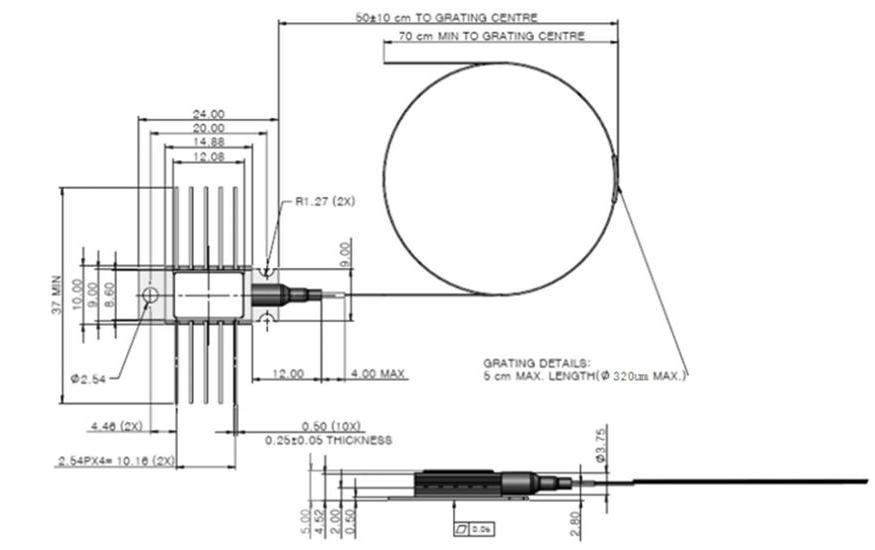

7. Paketo brėžinys ir PIN kodo apibrėžimas (vienetas: mm):

980nm 10pin mini butterfly cooled pump laser diode module

PIN kodas	Aprašymas	PIN kodas	Aprašymas
1	TEC(+)	10	TEC(-)
2	Termistorius	9	Bylos pagrindas
3	PDAnode	8	NC
4	PD katodas	7	LD katodas
5	Termistorius	6	LD anodas

8. Užsakymo informacija:

BFLD	-XXXF	-XX	XX	-X	XX	X
Lazeris	Bangos ilgis	Išėjimo galia	Pluošto tipas	Paketas	Jungties tipas	Laisvas vamzdis
PumpLaser	974: 974nm976: 976nm	4H: 400mW6H: 600mW	SM : vieno režimo PM : poliarizacijos palaikymas	-H: 10 PINNuolis: 14 PIN	FA: FC/APCSA: SC/APCN0: Nulis	Nulinis: plikas pluoštas 1: laisvas vamzdelis
