980NM siurblio lazeris naudoja plokštuminę konstrukciją su lustu ant nešiklio. Didelės elektrinės mikroschemos yra hermetiškai užklijuotas 14-os kontaktų be epoksidinės ir be srauto pakuotėje, joje yra termistoriaus, termoelektrinio aušintuvo ir monitoriaus diodo. 980NM siurblio lazeris naudoja FBG stabilizavimą, kad „užrakintų“ emisijos bangos ilgį. Tai suteikia siauro juostos spektrą be triukšmo, net keičiant temperatūrą, pavaros srovę ir optinį grįžtamąjį ryšį. Tai yra šviesos šaltinis pluošto stiprintuvui, naudojamam optinių ryšių tinkluose. Pagrindiniai optinių pluošto stiprintuvų tipai yra EDFA ir FRA.

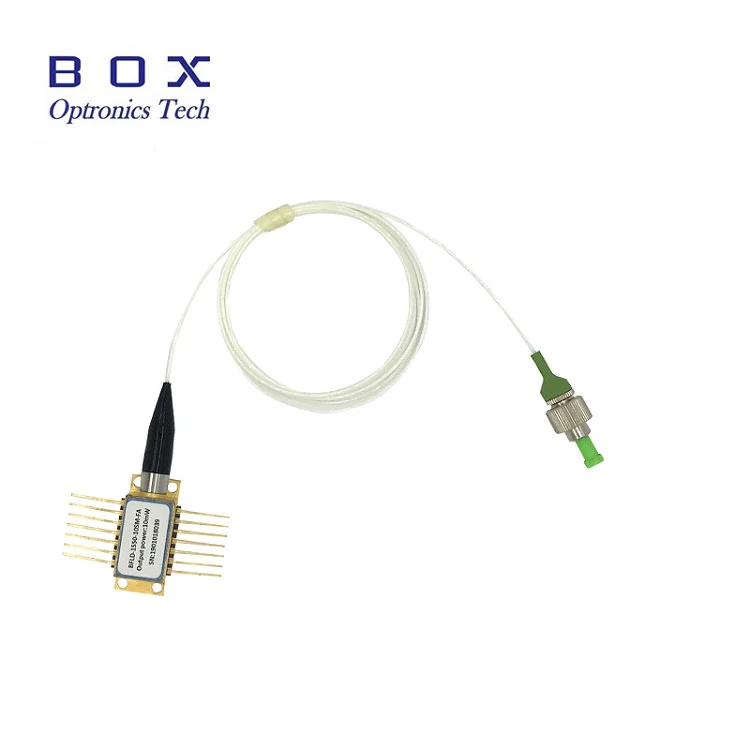

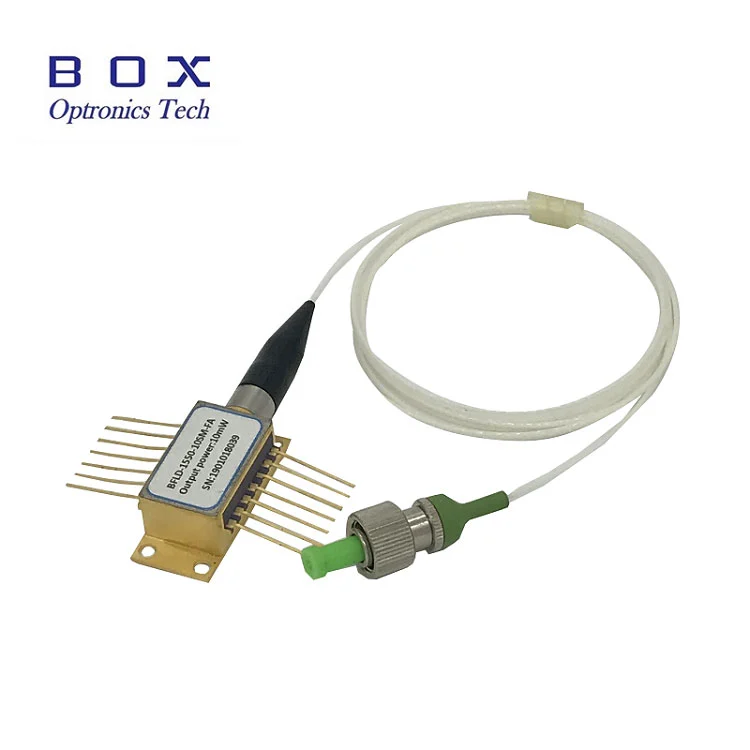

976NM 700MW siurblio lazerio diodo grotelės yra HI1060 pluošto košėje, kad stabilizuotų bangos ilgį. Šį 14 pikselių BTF lazerinį diodą galima įsigyti su „Kink Free“ išvesties galia iki 700MW. Maksimali LD į priekį srovė yra <1200MA. Galima įsigyti jo košės skardinę su 900um laisvu vamzdeliu arba tik pliki pluoliu.
● Nemokama veikimo galia iki 700MW;

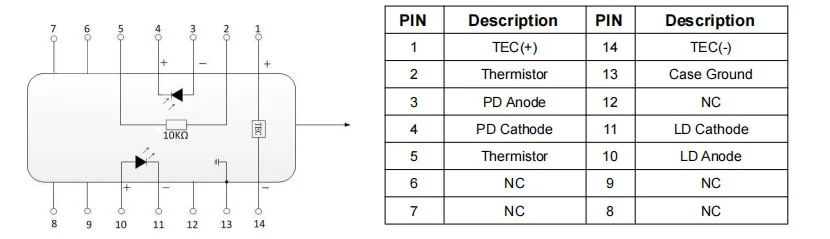

● 14 kontaktų be epoksidinių ir be srautų pakuotės su SM pluoštu;
● Pluošto girtis grotelių stabilizavimas;
● Galimas bangos ilgio pasirinkimas;
● Integruotas termoelektrinis aušintuvas, termistorius ir monitoriaus diodas.
● Tanki bangos ilgio padalijimo multipleksavimas (DWDM) Erbium dopedo pluošto stiprintuvai (EDFA);
● Sumažinta siurblio skaičiavimo EDFA architektūra;
● Labai tolima atstumo kabelinės televizijos (CATV) kamienai ir labai didelis mazgų skaičiaus paskirstymas.
| Parametras | Simbolis | Min. | Tip. | Maks. | Vienetas | Pastabos |
| LD slenksčio srovė | ITH | - | 60 | 100 | Ma | CW |
| Išvesties galia | Pf | - | - | 700 | MW | If (bol) <1000ma |
| LD į priekį srovė | Jei | - | 1100 | 1200 | Ma | Pf = įvertinta galia |
| „Kink Free“ galia | Pkink | 450 | - | - | MW | > = 1,2*Įvertinta galia |
| „Kink Free“ srovė | Ikink | > = 1,2*if (bol) | Ma | [1] | ||
| LD priekinė įtampa | Vf | - | - | 2.5 | V | Pf = įvertinta galia |
| Centrinis bangos ilgis | Lc | 973 | 974 | 975 | nm | Smailė, pf = įvertinta galia |
| Lc | 975 | 976 | 977 | |||
| Didžiojo bangos ilgio posūkis | △ λp/△ tamb | - | - | 0.02 | NM/℃ | T: FBG temp. |
| Spektro plotis | △ λ | - | - | 1 | nm | RMS@-13DB |
| Spektro stabilumas | -0,5 | - | 0.5 | nm | Pf = įvertinta galia, t = 60s | |
| Stebėkite reagavimą | Vakcinacija | - | 8 | 20 | buvo / MW | VPD = 5 V, pf = įvertinta galia |
| Stebėkite reagavimo stabilumą | - | - | 20% | - | @All Darbinė temperatūra | |
| Stebėkite tamsią srovę | Id | - | - | 50 | Na | VPD = 5 V. |
| TEC srovė | ITEC | - | - | 2 | A | TCase = 75 ℃ |
| TEC įtampa | VTEC | - | - | 3.5 | V | TCase = 75 ℃ |
| TEC modualus energijos suvartojimas | P | - | - | 5 | W | TCase = 75 ℃ |
| Elektograminis stabilumas> 20MW 10-20MW 3.5-10MW |
- | - | - |
0.2 0.5 1 |
db | Peak-to-Peak, t = 60s, nuo DC iki 50 kHz mėginių ėmimo, TC = 25 ℃ |
| Stebėjimo klaida | TE | -0,5 | - | 0.5 | db | Tc = -5 ~ 75 ℃, nurodoma [2] |
| Termistoriaus pasipriešinimas | Rt | 9.5 | 10 | 10.5 | Kohm | Tstg = 25 ℃ |
| Termistoriaus B konstanta | Bth | - | 3900 | - | k | Tstg = 25 ℃ |
Visi produktai buvo išbandyti prieš išsiunčiant;
Visiems produktams garantija yra 1–3 metų. (Po kokybės garantijos laikotarpio pradėjo imti tinkamą priežiūros paslaugų mokestį.)
Mes vertiname jūsų verslą ir siūlome greitą 7 dienų grąžinimo politiką. (7 dienos po daiktų gavimo);
Jei daiktai, kuriuos perkate iš mūsų parduotuvės, nėra tobulos kokybės, tai yra tai, kad jie neveikia elektroniniu būdu gamintojo specifikacijoms, tiesiog grąžinkite juos mums pakeisti ar grąžinti pinigus;
Jei daiktai yra sugedę, praneškite mums per 3 dienas nuo pristatymo;
Bet kokie daiktai turi būti grąžinti pradine būkle, kad būtų galima gauti grąžinimą ar pakeitimą;
Pirkėjas yra atsakingas už visas patirtas pristatymo išlaidas.
Kl.: Kokį jungties tipą galiu pasirinkti?
A: FC/ APC; SC/ APC; be jungties ...
Klausimas: ar yra laisvas vamzdis?
A: Dėžutės optronika gali suteikti 900um laisvą vamzdelį, kad apsaugotų košės pluoštą.
