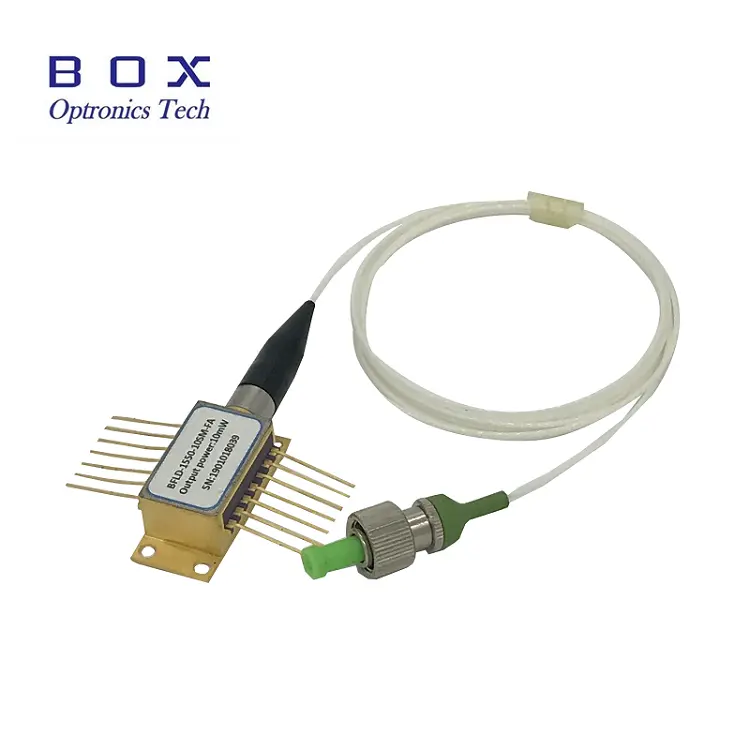

1532,68 nm 10 mW DFB lazerinis diodas, skirtas C2H2 acetileno aptikimo moduliui, yra ekonomiškas, labai nuoseklus lazerinis diodas. DFB lazerinio diodo lustas yra supakuotas į pramonės standartą, hermetiškai uždarytą 14PIN drugelio pakuotę su TEC, izoliatoriumi ir įmontuotu PD.
1532,68 nm 10 mW DFB lazerinis diodas, skirtas C2h2 acetileno aptikimo moduliui, yra ekonomiškas, labai nuoseklus lazerinis diodas. DFB lazerinio diodo lustas yra supakuotas į pramonės standartą, hermetiškai uždarytą 14PIN drugelio pakuotę su TEC, izoliatoriumi ir įmontuotu PD.
Didelio našumo, daugiakvantinio šulinio (MQW) paskirstytojo grįžtamojo ryšio (DFB) lazeris;
Pramonės standarto 14PIN drugelio pakuotė;
Integruotas TEC ir optinis izoliatorius.
Šviesolaidiniai jutikliai;
Acetileno jutimas;
Lazeriniai šaltiniai.
| Parametras | Simbolis | Būklė | Min. | Tip. | Maks. | Vienetas |
| Centrinis bangos ilgis | λc | TL=15～35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Optinė išėjimo galia | PO | - | 10 | - | - | mW |
| Slenkstinė srovė | ITH | - | - | - | 20 | mA |
| Darbinė srovė | IOP | PO = 10 mW (CW) | - | - | 100 | mA |
| Spektrinės linijos plotis | LW | - | - | 10 | MHz | |
| Lazerio tiesioginė įtampa | VF | CW išėjimo galia 10mW | - | - | 2.5 | V |
| Stebėkite tamsią srovę | ID | - | - | - | 0.2 | uA |
| Šoninio režimo slopinimo koeficientas | SMSR | CW | 35 | 40 | - | V |
| Optinė izoliacija | - | 30 | - | - | dB | |
| Termistoriaus varža | RTH | TL = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC srovė | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| TEC įtampa | VTEC | TL = 25 ℃, TC = 70 ℃ | -2.5 | - | 3.5 | V |
| Bangos ilgio temperatūros koeficientas | Δλ/ΔT | TEC temperatūra nuo 15 ℃ iki 35 ℃ | - | 0.09 | - | nm/℃ |
| Bangos ilgio srovės koeficientas | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

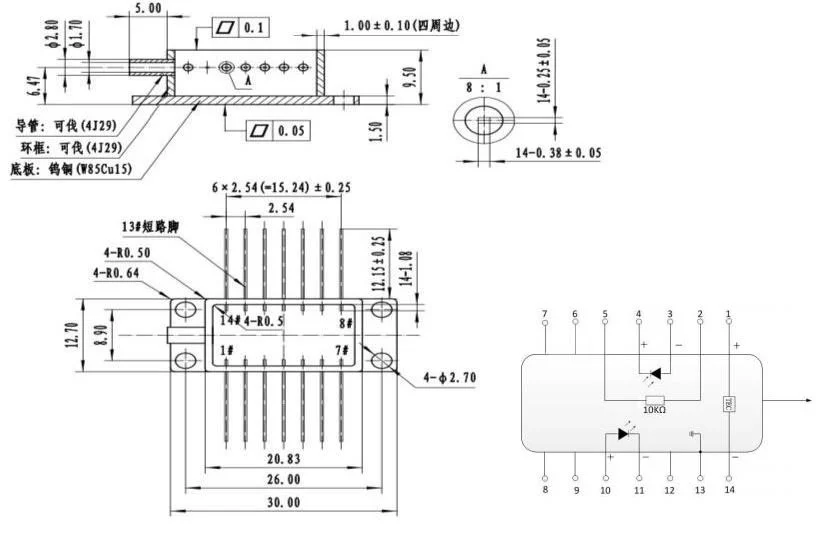

| PIN kodas | Aprašymas | PIN kodas | Aprašymas |
| 1 | Termistorius | 14 | NC |
| 2 | Termistorius | 13 | Lazerinis anodas (+) |
| 3 | LD katodas (-) | 12 | Lazerio katodas (-) |
| 4 | PD anodas (+) | 11 | Lazerinis anodas (+) |
| 5 | PD katodas (-) | 10 | NC |
| 6 | TEC(+) | 9 | Bylos pagrindas |
| 7 | TEC (– ) | 8 | Bylos pagrindas |

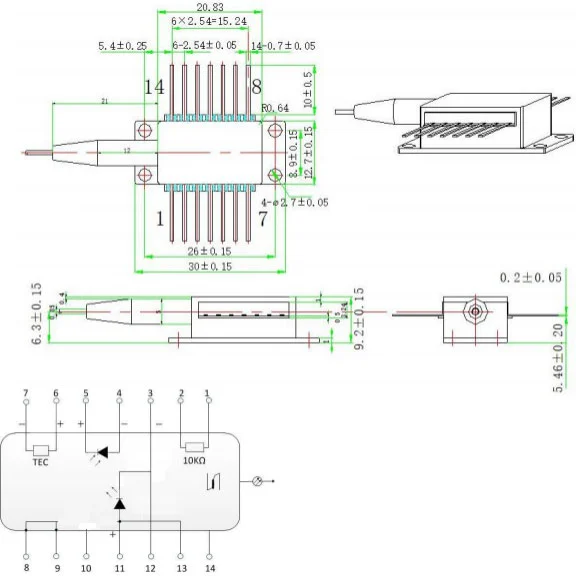

| PIN kodas | Aprašymas | PIN kodas | Aprašymas |
| 1 | TEC(+) | 14 | TEC (– ) |
| 2 | Termistorius | 13 | Bylos pagrindas |
| 3 | PD monitoriaus anodas (-) | 12 | NC |
| 4 | PD monitoriaus katodas (+) | 11 | Lazerio katodas (-) |
| 5 | Termistorius | 10 | Lazerinis anodas (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Visi gaminiai buvo išbandyti prieš išsiunčiant;
Visiems gaminiams suteikiama 1–3 metų garantija. (Praėjus kokybės garantijos laikotarpiui imti atitinkamą priežiūros paslaugų mokestį.)
Vertiname jūsų verslą ir siūlome greitą 7 dienų grąžinimo politiką. (7 dienos po prekių gavimo);
Jei mūsų parduotuvėje įsigytos prekės nėra tobulos kokybės, ty neveikia elektroniniu būdu pagal gamintojo specifikacijas, tiesiog grąžinkite jas mums, kad galėtume pakeisti arba grąžinti pinigus;
Jei prekės yra sugedusios, praneškite mums per 3 dienas nuo pristatymo;
Visos prekės turi būti grąžintos jų pradinės būklės, kad būtų galima grąžinti pinigus arba pakeisti juos;
Pirkėjas yra atsakingas už visas patirtas siuntimo išlaidas.
K: Ar turite kitų bangos ilgių?
A: Mes galime suteikti C juostos arba L juostos bangos ilgį.
Kl.: Ar ji gali padaryti daugiau su galia?
A: 20 mW vienas yra neprivalomas.
