1064 nm 200 mW DFB drugelio lazerinis diodas

1064 nm 200 mW DFB drugelio lazerinis diodas yra siauros linijos pločio lazeris, kurio linijos plotis yra 100 kHz ir išėjimo galia iki 200 mW, plačiai naudojamas pluoštinių lazerių sėklų šaltiniuose ir lidaruose.

Siųsti užklausą

Prekės aprašymas

1064 nm 200 mW DFB drugelio lazerinis diodas yra siauros linijos pločio lazeris, kurio linijos plotis yra 100 kHz, o išėjimo galia iki 200 mW, plačiai naudojamas pluoštinių lazerių sėklų šaltiniuose ir lidaruose.

1064nm 200mW DFB Butterfly lazerinio diodo savybės

200mW Didelė išėjimo galia;

Lauke įrodytas didelis patikimumas;

Hi1060 SM arba PM980-HP pluošto košė;

14PIN Butterfly pakuotė;

Vidinis termoelektrinis šilumos siurblys ir monitoriaus fotodiodas;

Patikimumas:Telcordia GR-468. RoHS

1064nm 200mW DFB Butterfly lazerinių diodų taikymai:

Lazerių sėklų šaltinis;

Spektroskopija;

Optinis jutimas.

Absoliučiai didžiausi įvertinimai

Parametras	Simbolis	Min.	Maks.	Vienetas
Maksimali darbinė įtampa	V	-	2.5	V
Maksimali darbinė srovė	I	-	500	mA
MPD Atbulinė įtampa	VMPD	-	20	V
Termoelektrinio aušintuvo įtampa	VTEC	-	4.8	V
Termoelektrinio aušintuvo srovė	ITEC	-	1.8	A
Darbo korpuso temperatūra	TC	-20	60	℃
Laikymo temperatūra	TSTG	-40	85	℃
Sandėliavimo drėgmė	-	5	85	%RH
Elektrostatinė iškrova (ESD)	VESD	-	500	V
Švino litavimo temperatūra	STEMP	-	260	℃
Pirminis litavimo laikas	LAIKAS		10	sek

Elektrooptinės charakteristikos (25 ℃ lazerio temperatūra):

Parametras	Simbolis	Būklė	Min.	Tip.	Maks.	Vienetas
Centrinis bangos ilgis	λc	TL=15～35℃ CW	1062	1064	1066	nm
Optinė išėjimo galia	PO	TL = 25 ℃	-	200	-	mW
Slenkstinė srovė	ITH	TL = 25 ℃	-	45	70	mA
Darbinė įtampa	VOP	IOP = 200 mA (CW)	-	-	2.5	V
Darbinė srovė	Iop	IOP = 200 mA (CW)	-	300	500	mA
-3dB Spektro plotis	Δλ	-	-	0.03	-	nm

Šoninio režimo slopinimo koeficientas	SMSR	-	-	40	-	dB
Poliarizacijos išnykimo santykis	ER	-	18	-	-	dB
Temp. bangos ilgio koeficientas	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD jautrumas	IMON/POP	@-5V poslinkio įtampa	1	-	30	μA/mW
Termistoriaus varža	RTH	-	9.5	10	10.5	KΩ

Optinio pluošto specifikacijos:

Parametrai	Aprašymas
Pluošto tipas	Hi1060 arba PM980
Pigtail tipas	900μm laisvas vamzdelis
Pigtail ilgis	1,0±0,1 m
Jungties tipas	FC/APC

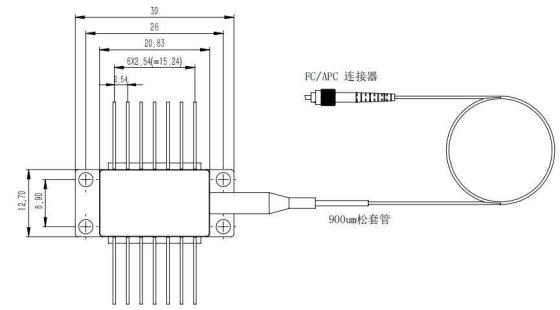

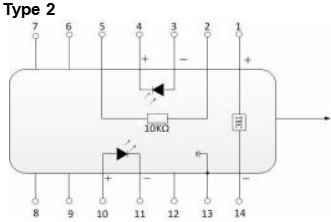

Pakuotės brėžinys ir PIN kodo apibrėžimas (vienetas: mm):

PIN kodas	Aprašymas	PIN kodas	Aprašymas
1	TEC(+)	14	TEC(-)
2	Termistorius	13	Bylos pagrindas
3	PD monitoriaus anodas (-)	12	NC
4	PD monitoriaus katodas (+)	11	Lazerio katodas (-)
5	Termistorius	10	Lazerinis anodas (+)
6	NC	9	NC
7	NC	8	NC

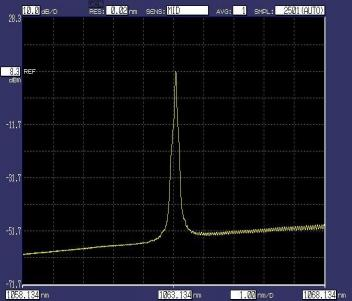

Tipiškas optinis spektras

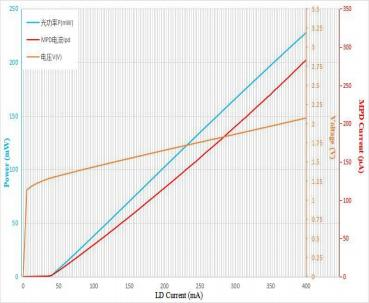

Spektras (Pop = 200 mW, 25 ℃) Šviesos srovės ir įtampos kreivės (25 ℃)

Užsakymo informacija:

BFLD	-XXXX	-X	XX	-XX	X
Lazerio tipas	Bangos ilgis	Išėjimo galia	Pluošto tipas	Jungtis	PIN-OUT
DFB	1064: 1064 nm	2H: 200 mW	SM: Hi1060PM: PM980	FA: FC / APCO kiti	NULL: 14 PIN 2 tipo tinkintas (10 PIN)

Pvz.: BFLD-1060-2HSM-FA (Užsakymo informacija: 1064 nm DFB Butterfly lazerinis diodas su 200 mW išėjimo galia ir SM Hi1060 pluoštas su FC/APC jungtimi, PIN-OUT yra 2 tipo).
