1030nm 200mW 100kHz DFB drugelio lazerinis diodas

1030 nm 200 mW 100 KHz DFB drugelio lazerinis diodas yra didelės galios, siauros linijos pločio DFB drugelio paketo lazerinis diodas, plačiai naudojamas kaip pluoštinių lazerių sėklų šaltinis arba tiksliam spektriniam matavimui.

Siųsti užklausą

Prekės aprašymas

1. Santrauka:

1030 nm 200 mW 100 KHz DFB drugelio lazerinis diodas yra didelės galios siauros linijos pločio DFB drugelio paketo lazerinis diodas, plačiai naudojamas kaip pluoštinių lazerių pradinis šaltinis arba tiksliam spektriniam matavimui.

2. Savybės:

• 200mW Didelė išėjimo galia;

• Mažesnis nei 100 kHz siauras linijos plotis;

• PM skaidulos didesnis nei 18 dB didelis PER;

• 14 PIN kodų drugelio paketas;

• Vidinis termoelektrinis šilumos siurblys ir monitoriaus fotodiodas;

• Laukuose įrodytas didelis patikimumas.

Patikimumas:Telcordia GR-468. RoHS

3. Programos:

• Lazerių sėklų šaltinis;

• Spektroskopija;

• Optinis jutimas.

4. Absoliučiai didžiausi įvertinimai

Parametras	Simbolis	Min.	Maks.	Vienetas
LD Atbulinė srovė	IR	-	2	V
LD Priekinė srovė	JEI	-	500	mA
MPD Atbulinė įtampa	VMPD	-	20	V
Termoelektrinio aušintuvo įtampa	VTEC	-	4.8	V
Termoelektrinio aušintuvo srovė	ITEC	-	2.5	A
Darbo korpuso temperatūra	TC	-45	70	℃
Laikymo temperatūra	TSTG	-40	85	℃
Sandėliavimo drėgmė	-	5	85	%RH
Elektrostatinė iškrova (ESD)	VESD	-	500	V
Švino litavimo temperatūra	STEMP	-	260	℃
Pirminis litavimo laikas	LAIKAS		10	sek

5. Elektro-optinės charakteristikos (25 ℃ lazerio temperatūra):

Parametras	Simbolis	Būklė	Min.	Tip.	Maks.	Vienetas
Centrinis bangos ilgis	λc	TL= 15–35 ℃ CW	1028	1030	1032	nm
Optinė išėjimo galia	PO	TL = 25 ℃	-	200	-	mW
Slenkstinė srovė	ITH	TL = 25 ℃	-	45	70	mA
Darbinė įtampa	VOP	POP = 200 mW (CW)	-	-	2.5	V
Darbinė srovė	Iop	POP = 200 mW (CW)	-	300	500	mA
Linijos plotis	Δλ	-	-	30	100	KHz
Šoninio režimo slopinimo koeficientas	SMSR	-	-	40	-	dB
Poliarizacijos išnykimo santykis	ER	-	18	-	-	dB
Temp. bangos ilgio koeficientas	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD jautrumas	IMON/POP	@-5V poslinkio įtampa	1	-	30	μA/mW
Termistoriaus varža	RTH	-	9.5	10	10.5	KΩ

6. Optinio pluošto specifikacijos:

Parametrai	Aprašymas
Pluošto tipas	PM980
Pigtail tipas	900μm laisvas vamzdelis
Pigtail ilgis	1,2±0,1 m
Jungties tipas	FC/APC

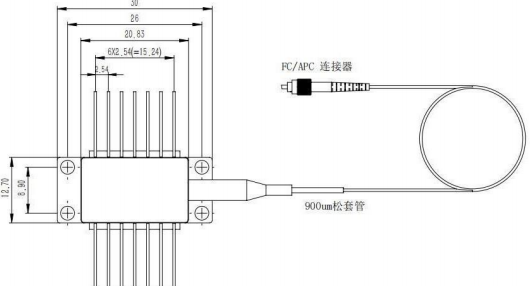

7. Paketo brėžinys ir PIN kodo apibrėžimas (vienetas: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

2 tipas

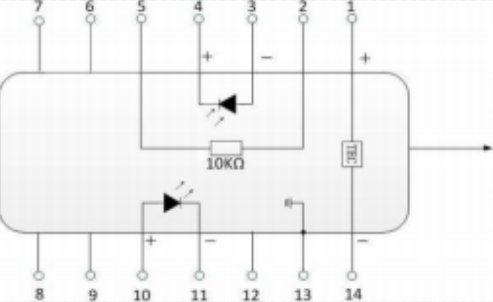

PIN kodas	Aprašymas	PIN kodas	Aprašymas
1	TEC(+)	14	TEC(-)
2	Termistorius	13	Bylos pagrindas
3	PD monitoriaus anodas (-)	12	NC
4	PD monitoriaus katodas (+)	11	Lazerio katodas (-)
5	Termistorius	10	Lazerinis anodas (+)
6	NC	9	NC
7	NC	8	NC
